品牌： 美国科腾

型号：RP6935

产品特性：提高了的流动性（各向同性）良好的与苯乙烯的相容性，良好的抗撕裂强度

产品规格：22.68公斤/包

应用：G1651流动性的促进剂，包覆料共混物，各向同性共混物

SEBS是以聚苯乙烯为末端段，以聚丁二烯加氢得到的乙烯-丁烯共聚物为中间弹性嵌段的线性三嵌共聚物。SEBS不含不饱和双键，因此具有良好的稳定性和耐老化性。
【英文全称】SEBS
【英文缩写】SEBS
【中文全称】苯乙烯类的弹性体
【组成单体】烯
【基本特性】
⑴ 较好的耐温性能，其脆化温度≤-60℃，使用温度达到149℃，在氧气气氛下其分解温度大于270℃。
⑵ 优异的耐老化性能，在人工加速老化箱中老化一星期其性能的下降率小于10%，臭氧老化（38℃）100小时其性能下降小于10%。
⑶ 优良的电性能，其介电常数在一千赫为1.3*10-4,一兆赫为2.3*10-4；体积电阻是一分钟9*1016Ω/cm；二分钟为2*1017Ω/cm。
⑷ 良好的溶解性能、共混性能和优异的充油性，能溶于许多常用溶剂中，其溶解度参数在7.2~9.6之间，能与多种聚合物共混，能用橡胶工业常用的油类进行充油，如白油或环烷油。
⑸ 无需硫化即可使用的弹性体，加工性能与SBS类似，边角料可重复使用，符合环保要求， ，符合FDA要求。
⑹ 比重较轻，约为0.91，同样的重量可生产出更多体积的产品。
【应用领域】
1.SEBS具有较好的紫外线稳定性、抗氧性和热稳定性，所以在屋顶和修路用沥青中也可以使用。
2.SEBS与石蜡之间有比较好的相溶性，因此可用作纸制品较柔韧表面涂层。
3.SEBS在加热时没有明显的剪切流动时温度不敏感，因此它可以作为IPN的模板。（IPN的基本原理：两种不相溶的聚合物，可达到缠结链段的相互贯穿，如第就可以通过共价键交联将两种不相溶聚合物"锁定"在一起。）
4.SEBS油共混物的有机溶液可替代天然胶乳制造外科手套等制品，由于SEBS不含不饱和双键且纯度较高，在此且有以下两种优点：
(1)抗氧性、抗臭氧性较好；
(2)天然橡胶中含有蛋白质，会使某些病人产生危险的过敏反应，而这个共混物就不会。

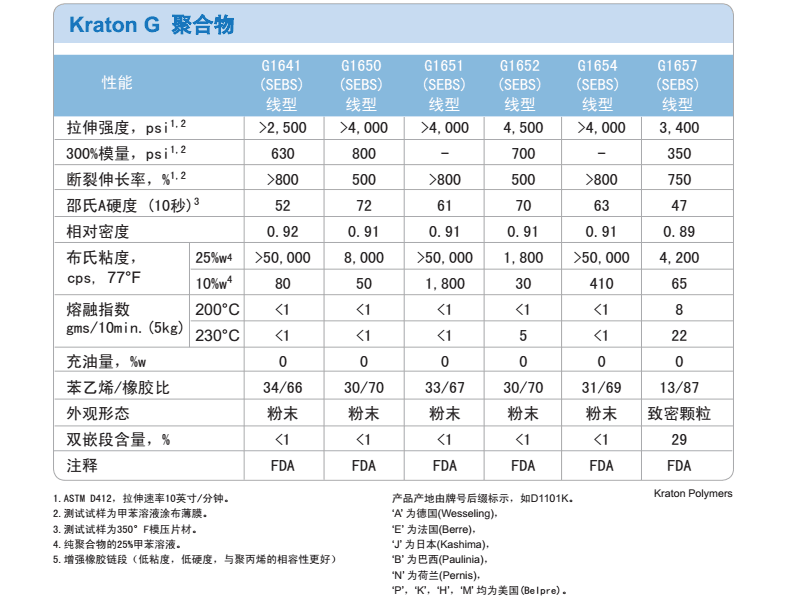

科腾聚合物其他型号：（详情请来电咨询）
