作用机理

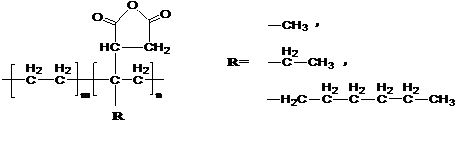

产品结构示意图如下：

产品主链段是柔性的聚烯烃弹性体，分子链段上吊坠有马来酸酐，由于酸酐基团同胺基、羟基等的高反应活性，使得其在不同尼龙的增韧化、尼龙/聚烯烃的合金化中有着广泛的应用。

应用案例

案例一 常规型CMG5805在PA6、PA66增韧中的应用

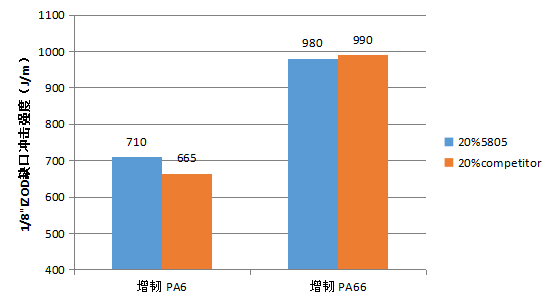

图1、CMG5805与同类标杆产品对PA6及PA66的增韧效果对比

如图1，20%的CMG5805可使PA6达到超韧水平，且冲击强度高于竞争产品；在PA66中的增韧效率则与竞争产品相近。（评价中PA6粘度为2.45）

案例二 CMG5805在PA6/GF和PA66/GF中的应用

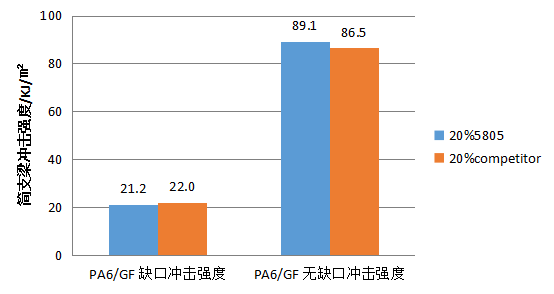

图2、CMG5805对增韧PA6/30%GF拉伸及冲击性能的影响

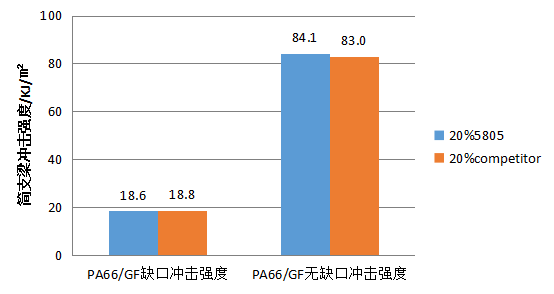

图3、CMG5805对PA66/30% GF力学性能的影响

如图2和图3，CMG5805在PA6/GF和PA66/GF中，可以达到与竞争产品同等或略高的增韧效率。与此同时，CMG5805具有更优异的耐热氧老化性能。

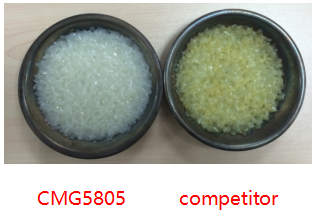

图4、CMG5805与竞争产品在180℃*8h条件下老化后外观变化

如图4，经热氧老化后，CMG5805颜色保持率远高于竞争产品，显示出良好的抗热氧老化性能。同时CMG5805增韧PA体系与竞争产品相比，具有更高的加工流动性（如图14），这对于注塑结构复杂制件、减少制件残留应力具有重要意义。

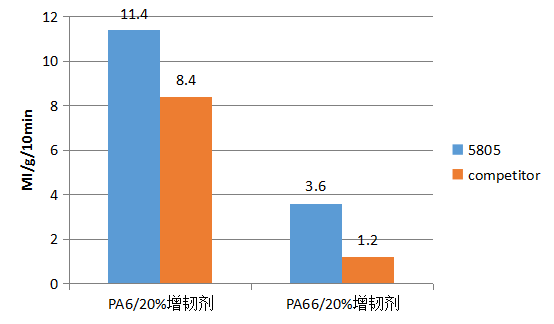

图5.CMG5805和竞争产品对PA6和PA66流动性的影响
