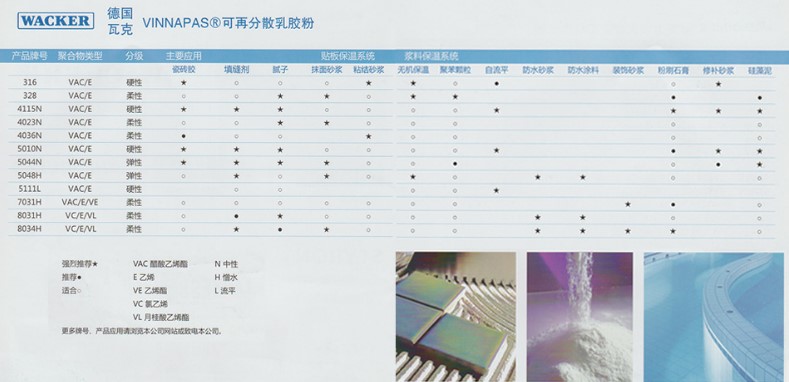

德国瓦克VINNAPAS 5010N胶粉

技术数据

其它性能

由胶粉制成的乳液的性质

应 用

概述

VINNAPAS®5010N能够提高改性混合料的粘合性、抗折强度、可塑性、耐磨性及施工性，并且对材料的流动性、触变性以及保水性等没有任何不利影响。因此，她对各种为达到特殊性能的砂浆添加剂有很好的相容性。

VINNAPAS®5010N中含有细的矿物质抗结块剂。胶粉中不含有任何溶剂、增塑剂与成膜助剂。

典型应用

瓷砖与建筑用粘合剂

用于制造具有良好抗冻性的、水硬性薄层瓷砖粘合剂，我们推荐使用30~50%的水泥、50~70%的石英砂、1~4%的VINNAPAS®5010N和0.15~0.5%的高粘度的纤维素醚(若对抗垂性有要求)。如果有必要的话，还可加入有机纤维以提高抗垂性。为使胶粘剂在非常低的温度下(小于0℃)具有高的可塑性，我们建议使用VINNAPAS®RE 5044 N。

用于外墙保温饰面系统(EIFS)的粘合剂

用于外墙保温饰面系统的水硬性粉状粘合剂应含有25~45%的水泥、4~6%的VINNAPAS®5010N以及0.1~0.3%的纤维素醚类保水剂。上述粘合剂对发泡的聚苯板具有极好的粘合性。然而，由于板材是由热切割而成，需注意板面避免过于光亮。重要的是对挤出式聚苯板材需提前进行粘结试验。

为获得具有较高柔韧性的胶粘剂，建议使用VINNAPAS®RE 5044N，需要时，还可与有憎水性的胶粉如8034H或8031H等混合使用。

自流平地坪

地坪材料

配制自流平地坪料时建议加入1.5~12% 的VINNAPAS®5010N和0.3~0.8%的干酪素。要获得快速凝结的体系，则需将硅酸盐水泥和高铝水泥一起使用。通常，还需要加入一定的消泡剂。

对不含干酪素的自流平材料，可将VINNAPAS®5010N与其它超级塑化剂一并使用，如：三聚氰胺类、木质素磺酸盐或者萘磺酸盐的缩合物等，即可获得极好的效果。

批荡料

墙面抹平料，薄涂腻子等

加入2~4%的VINNAPAS®5010N并配以0.2~0.3%的高粘度纤维醚类，可显著提高上述材料的粘合力、耐磨性与柔韧性。

抹灰与饰面砂浆

在水泥或石灰-水泥基的饰面抹灰中加入1~4%的VINNAPAS®5010N，可提高其粘合性、耐磨性、柔韧性。此外，建议加入0.2~0.4%的纤维素醚、淀粉醚或将二者混合加入。

另外， 我们特别推荐使用具有憎水性的可再分散胶粉8031H和8034H ，用来改善批荡料及抹灰的性能。

内墙批荡料、腻子和填缝剂

根据不同的强度要求，需添加2~15%的VINNAPAS®5010N，以及其他的有机添加剂如纤维素醚类与淀粉醚类等有机添加剂。

石膏及无水石膏基材料的改性

将VINNAPAS®5010N添加到以石膏作胶粘剂的修补材料和石膏板材中，可提高产品的抗折强度、抗冲击性能和粘合强度。为改善保水性，可加入纤维素醚等添加剂。须注意的是，保水剂以及VINNAPAS®5010N的添加会增加砂浆的含气量，对于某些特殊情况下可能需要加入一定的消泡剂。

VINNAPAS®5010N还非常适合用于石膏和无水石膏基的自流平地坪料中。建议的掺量为2~6%。

干混砂浆的加工使用过程

对生产粉末类干混砂浆产品，无论是粘合剂或批荡料等的生产，均是将VINNAPAS®5010N与其它的干粉料在适当的搅拌设备中进行混合。混合过程中温度不能升得过高，否则将导致热塑性的可再分散胶粉凝结，从而形成小的树脂结块。

使用时将干混砂浆加入足够量的水以后，可以用人工或机械的方式进行搅拌。由于用人工方式搅拌产生的剪切力小，所以 Z好是让搅好的混合物静置5分钟进行熟化，再搅拌后使用。此步骤在使用强制式螺旋机械搅拌时，则不是必需的。

贮存

VINNAPAS®5010N须存放在阴凉处，并且要防止受潮。由于本产品具有热塑性，因此，在温度较高的环境下储存应避免受压，否则将有结块的危险。从交付发运开始，存放时间不宜超过6个月。

VINNAPAS®5010N与水硬性的粘合剂、填料以及颜料等混合后可提高贮存稳定性，因为这些物质有防止凝结的作用。不过上述混合物仍需防止受潮。

包装

25kg纸袋(外覆聚乙烯袋)包装
