塑料助剂又叫塑料添加剂，是聚合物（合成树脂）进行成型加工时为改善其加工性能或为改善树脂本身性能所不足而必须添加的一些化合物。例如，为了降低聚氯乙烯树脂的成型温度，使制品柔软而添加的增塑剂；又如为了制备质量轻、抗振、隔热、隔音的泡沫塑料而要添加发泡剂；有些塑料的热分解温度与成型加工温度非常接近，不加入热稳定剂就无法成型。因而，塑料助剂在塑料成型加工中占有特别重要的地位。用于塑料成型加工品的一大类助剂，包括增塑剂、热稳定剂、抗氧剂、光稳定剂、阻燃剂、发泡剂、抗静电剂、防霉剂、着色剂和增白剂（见颜料）、填充剂、偶联剂、润滑剂、脱模剂等。其中着色剂、增白剂和填充剂不是塑料专用化学品，而是泛用的配合材料。

一、巴斯夫聚异丁烯的生产与应用 1、分子量大小稳定、分布窄、低聚物含量低，性能稳定，低聚物含量的降低保证客户产品在强紫外线照射下的长期稳定性，不溢胶、不流淌、粘结性能稳定。 2、环保型高，不含氯。卤素含量低，重金属含量低，符合FDA和欧洲相关标准。 3、巴斯夫可提供一系列产品，从低到超高分子量的系列产品，保证了客户产品研发的可持续性。 4、稳定的供应能力，巴斯夫拥有世界最大的反应装置，原料来自于一体式基地。 5、巴斯夫拥有超过75年的聚异丁烯生产和使用经验，为客户提供完善的解决方案。 6、巴斯夫中、高分子量聚异丁烯常被用于胶黏剂、橡胶、香口胶、石油工业等。 二、巴斯夫聚异丁烯PIB特点
1、良好的绝缘性能，冷流性HMW≈crosslinked rubber not chem bonds/liquid or plastics under load及化学惰性。 2、阻水、阻沸水，完全不溶于水，阻气B200＜HDPE，＞LDPE/NR 3、常温下，抗酸抗碱且不溶于液体或气体溴、氯。不溶于甲醇、乙（二）醇、甘油、丙酮、环己酮、醋酸甲/乙酯；可溶于乙醚、醋酸丁酯、动植物油脂、矿物油、三苯溶剂等 4、低温保持弹性至-50℃，逐渐变硬变脆，180℃开始流动、分解。 5、分子量分布窄，纯度高，灰分少（＜100ppm），挥发物少（＜1‰） 6、有量的耐候性，但UV可引起分解，加入碳黑，抗氧化剂及稳定剂可避免。 三、Oppanol B-巴斯夫中分子量聚异丁烯特性

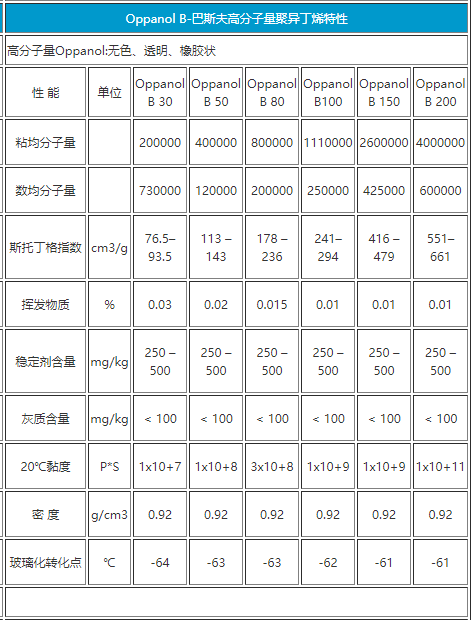

四、 巴斯夫高分量聚异丁烯特性

塑料助剂是在聚氯乙烯工业化以后逐渐发展起来的。20世纪60年代以后，由于石油化工的兴起，塑料工业发展甚快，塑料助剂已成为重要的化工行业。根据各国塑料品种构成和塑料用途上的差异，塑料助剂消费量约为塑料产量的8%～10%。而今，增塑剂、阻燃剂和填充剂是用量最大的塑料助剂。
