热塑性弹性体是介于橡胶与树脂之间的一种新型高分子材料，不仅可以取代部分橡胶，还能使塑料得到改性。热塑性弹性体所具有的橡胶与塑料的双重性能和宽广的特性，使之在橡胶工业中广泛用于制造胶鞋、胶布等日用制品和胶管、胶带、胶条、胶板、胶件以及胶粘剂等各种工业用品。同时，热塑性弹性体还可代替橡胶大量用在PVC、PE、PP、PS等通用热塑性树脂甚至PU、PA、CA等工程塑料的改性上面，使塑料工业也出现了崭新的局面。

台湾台塑EVA的概述
EVA是由无极性的乙烯单体与强极性的乙酸乙烯单体共聚而成的热塑性树脂，是一种支化度高的无规共聚物，该共聚物好早是由英国ICI公司于1938年发表 ，并由美国杜邦公司在1960年工业化生产，从50年代后期开始，EVA共聚物的范围有了相当程度的扩大，是一种包含范围很广的热塑性材料，随不同的乙酸乙烯酯(VA)含量，EVA产品涵盖了从热塑性塑料到弹性体的所有材料。EVA产品与LDPE产品相比支化程度较高，结晶度较低，提高了产品的柔韧性、冲击强度、耐环境应力开裂性能，有更好的掺混性能，等等。各种EVA产品的VA含量不同，其物理、化学及加工性能也有很大差异。EVA产品的用途在不断拓展、开发，其独特的性能使其在农膜、共混改性、运动器材等广泛应用。

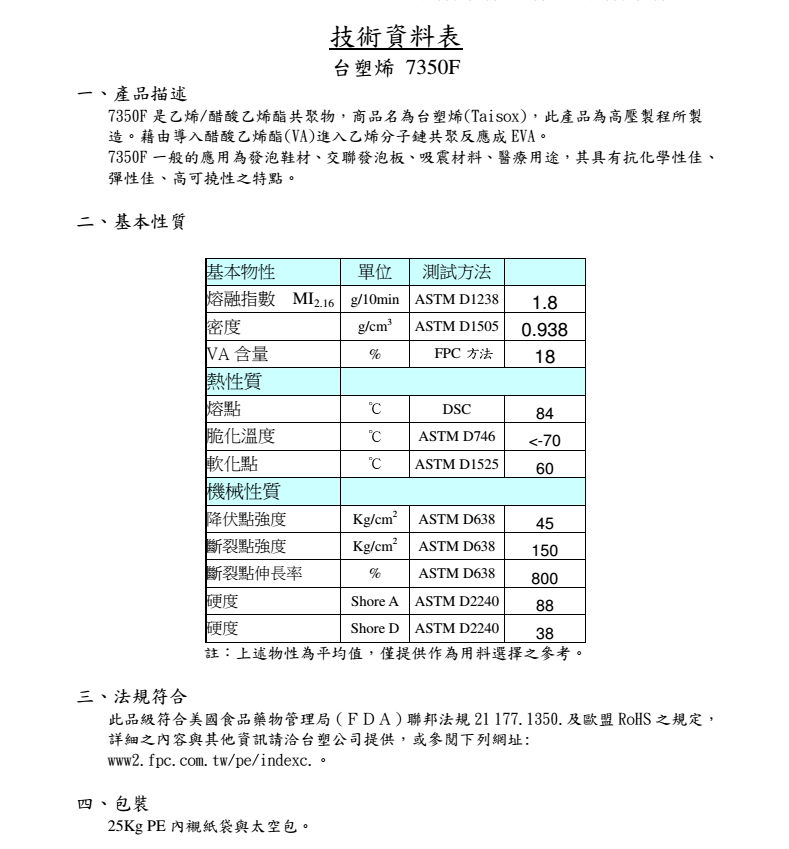

台湾台塑EVA的特点
EVA的性能主要取决于共聚物中VA含量和熔体流动速率(MFR)。VA含量和MFR的不同，EVA的物理性能、化学性能和加工性能也不同。EVA性能的变化主要受定于共聚物VA含量和分子量。VA含量变化影响密度和结晶度，VA含量增加，密度提高，结晶度下降。当熔体指数一定时，VA含量增加，树脂的柔软性、弹性、透明性变好。树脂的分子置大小影响着熔体指效，而熔体指数是表征树脂性能的另一个参数．在VA含量一定时，熔体指数增大，树脂的软化点下降，加工性和表面光泽改善，但强度下降一般说来．EVA的特性是柔软性、掺混性和耐候性好(EVA 薄膜的谢候性与LDPE薄膜相比较 而且共聚过程中VA的加用量可以改变，能随意生产出许多不同用途牌号的产品。

台湾台塑EVA的市场应用
防冻食品袋，各种拉仲膜，夹心板(挤压膜)、温室膜和各种农业生产用膜、高强耐破裂袋。如采用EVA树脂作农用薄膜。其透光、保温、流滴、耐老化、耐候等性能均比PE膜和PVC双防膜优良，其优点是保暖性能好，夜间散热少。特别适用于寒冷地区，用EVA作棚膜，农作物收成比用其他农膜高lO％以上，而且不易老化，可以连续使用三年，老化后也不变形，便于回收，大大减少了农田的污染。由于EVA共聚物容易交联，加之可填充大量填料而不脆裂，且综合力学性能无损失，所以适合于生产线缆绝缘材料。典型的应用领域包括热收缩性绝缘体、半导体绝缘材料和阻燃绝缘材料。由于EVA树脂具有良好的发泡性能(加入适量的发泡剂)，且其自身又具有优异的回弹耐老化性、耐龟裂性。同时，制品泡孑L小而且均匀，因而广泛用于如鞋垫用发泡片材及其它发泡体如童车轮、隔音板、汽车零部件、缓踏板、体操垫、游艇防护板等。可制成EVA热熔胶，广泛用于：印刷行业的无线装订、包装纸箱、纸盒密封、标签粘接、家具边角粘接和组合、汽车产品的装配，对纤维素薄膜、聚酯薄膜、聚氯乙烯薄膜等均可粘接。而且该胶粘剂固化时间短，生产效率高，适合于自动化生产线，不含水和溶剂，无需干燥，不会使被粘物膨胀变形，也无溶剂中毒及着火问题，便于贮存和运输。。EVA树脂与沥青完全相溶． 改性后可以提高沥青的温度敏感性(低温下呈睫性，高温下呈粘性)、刚性及冲击性能，在土木工程、层顶材料、铺路材料等领域有广泛的应用。

热塑性弹性体具有硫化橡胶的物理机械性能和软质塑料的工艺加工性能。由于不需再像橡胶那样经过热硫化，因而使用简单的塑料加工机械即可很容易地制成最终产品。它的这一特点，使橡胶工业生产流程缩短了l/4，节约能耗25%～40%，提高效率10～20倍，堪称橡胶工业又一次材料和工艺技术革命。制造加工热塑性弹性体的主要两种方法是挤塑和注塑成型，模塑成型用得极少。通过注塑成型来制造加工热塑性弹性体，既快速又经济。用于一般热塑性塑料的注塑成型方法和设备均适用于热塑性弹性体。热塑性弹性体还可通过吹塑、热成型以及热焊接进行加工。而这些方法均不能应用于热固性橡胶制品。
