抗静电剂是添加在塑料之中或涂敷于模塑制品的表面,以达到减少静电积累目的的一类添加剂。通常根据使用方法的不同,抗静电剂可分为内加型和外涂型两大类,用于塑料的主要是内加型抗静电剂。也可按抗静电剂的性能分为暂时性的和永久性的两大类。

塑料包装材料在包装过程中可产生静电，导致损害对静电敏感的电子器件。电子器件本身可与包装材料摩擦而产生有害的静电，这一现象称为摩擦起电。包装的器件置于静电场中也会被损害。

在塑料制品的防静电处理过程中，最困难的步骤是改变其结构以便树脂中的薄膜抗静电剂迁移到产品表面的成型工艺。

通过对抗静电剂在树脂中溶解度的详细研究，花王研发了一种速溶防静电剂，这种防静电剂在成型后一个小时左右迁移至表面，从而取消成型和成品之间的老化过程，大幅降低了成本。

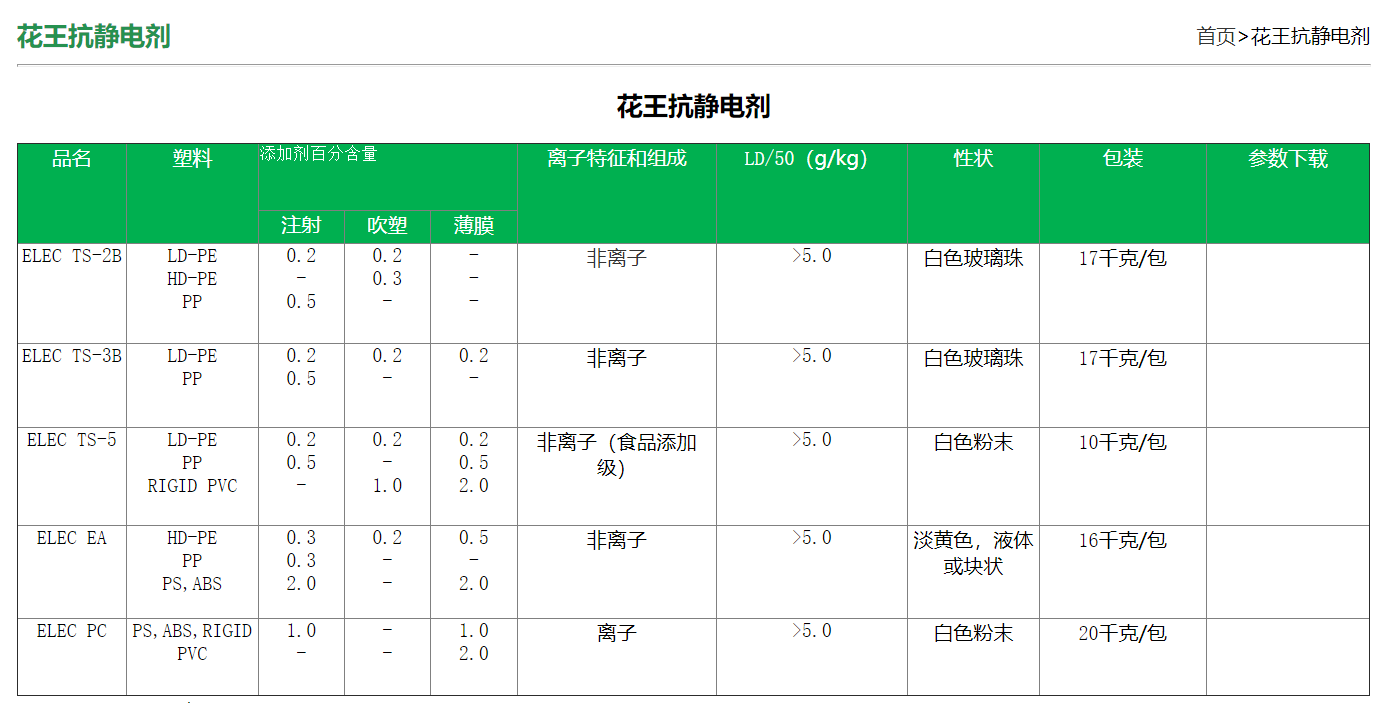

花王还研制出了长效抗静电剂和特别适用于 IT 行业的涂层剂。

根据使用方式的不同, 抗静电剂可以分为外涂型和内混型两种。外涂型抗静电剂是指涂在高分子材料表面所用的一类抗静电剂。一般用前先用水或乙醇等将其调配成质量分数为 0、5 %～2、0 %的溶液 ,然后通过涂布、喷涂或浸渍等方法使之附着在高分子材料表面 , 再经过室温或热空气干燥而形成抗静电涂层。此种多为阳离子型抗静电剂 , 也有一些为两性型和阴离子型抗静电剂; 内混型抗静电剂是指在制品的加工过程中添加到树脂内的一类抗静电剂。常将树脂和添加其质量的0、3 %～3、0 %的抗静电剂先机械混合后再加工成型。此种以非离子型和高分子永久型抗静电剂为主 , 阴、阳离子型在某些品种中也可以添加使用。各种抗静电剂分子除可赋予高分子材料表面一定的润滑性、降低摩擦系数、抑制和减少静电荷产生外 , 不同类型的抗静电剂不仅化学组成和使用方式不同 , 而且作用机理也不同。
